在现代隧道掘进工程中，盾构机作为核心施工装备，其高效、安全的运行依赖于多个关键系统的协同工作。其中，油缸撑靴（也称“撑靴”或“反力靴”）是盾构推进系统中不可或缺的重要组件，直接关系到盾构机的掘进效率、管片拼装质量以及整机姿态控制。
一、撑靴的基本结构与位置

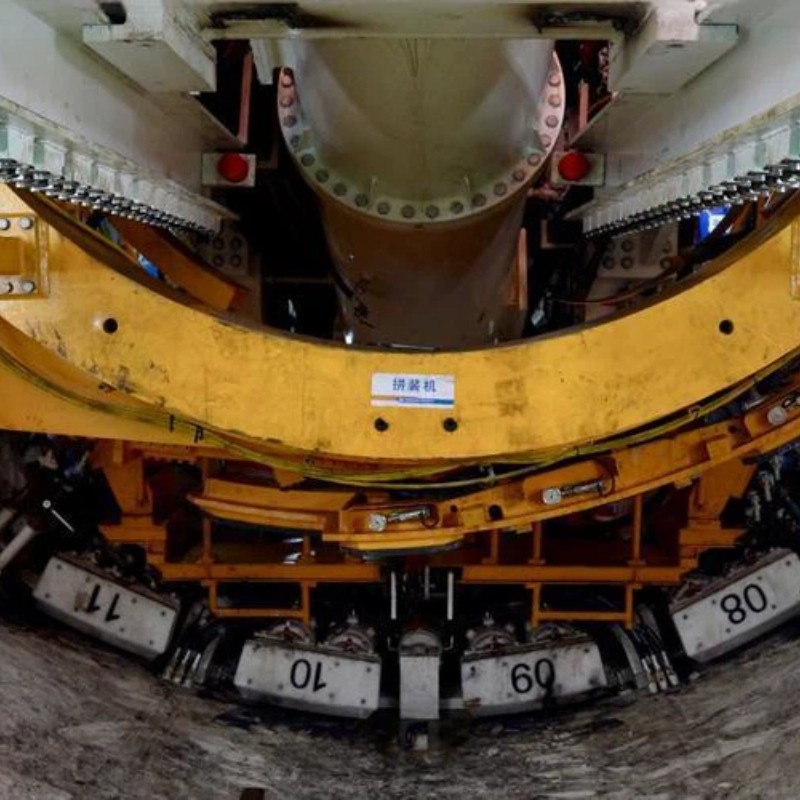

盾构机油缸撑靴通常安装在推进油缸的活塞杆端部，位于油缸杆与已拼装好的预制混凝土管片之间。其外形多为弧形或带有曲面设计，以更好地贴合管片内壁的圆弧轮廓，确保受力均匀。
二、核心功能
1. 传递反作用力，驱动盾构前进
盾构机掘进时，推进油缸伸出，撑靴顶紧在已安装的管片上。油缸产生的推力通过撑靴作用于管片，而管片则提供反作用力，推动盾构机刀盘和前盾向前掘进。这一过程实现了“以管片为支点，推动整机前进”的力学原理。
2. 夯实管片，确保拼装质量
在管片拼装完成后，撑靴在油缸作用下对管片施加一定的压紧力，有助于消除拼装间隙、提高环缝密实度，并增强管片环的整体稳定性，防止后续掘进过程中发生错台或变形。
3. 辅助盾构姿态调整
现代盾构机通常配备多组分区控制的推进油缸（如上、下、左、右分区）。通过调节不同区域撑靴的推力大小和伸出长度，可实现对盾构机掘进方向的微调，例如纠偏、抬头、低头或转弯。因此，撑靴不仅是传力部件，也是实现方向可控推进的关键执行元件。
三、材料与设计要求
由于撑靴需承受高达数百吨的集中载荷，并在潮湿、高粉尘、高振动的地下环境中长期工作，其设计需满足以下要求：
高强度与耐磨性：通常采用高强度合金钢制造，接触面常进行表面硬化处理（如堆焊耐磨层或镶嵌聚氨酯/复合材料垫块），以减少对管片混凝土的损伤。
良好贴合性：弧面设计需与管片内径匹配，避免应力集中导致管片开裂。
可更换性：部分撑靴设计为模块化结构，便于磨损后快速更换，降低维护成本。
四、应用注意事项
在软弱地层或管片强度不足时，需控制撑靴推力，防止压坏管片；
定期检查撑靴磨损情况，避免因局部磨损导致受力不均；
拼装管片时应确保环面平整，避免撑靴“点接触”引发局部破坏。
盾构机油缸撑靴虽为一个看似简单的机械部件，却在盾构推进、管片稳固与方向控制三大核心功能中扮演着“承上启下”的关键角色。其性能直接影响隧道成型质量与施工安全，是盾构技术精细化、智能化发展不可忽视的基础元件。随着盾构工法不断进步，撑靴的设计也将朝着更智能、更耐磨、更适配复杂地质的方向持续优化。
